溝槽管件卡箍的制作方法

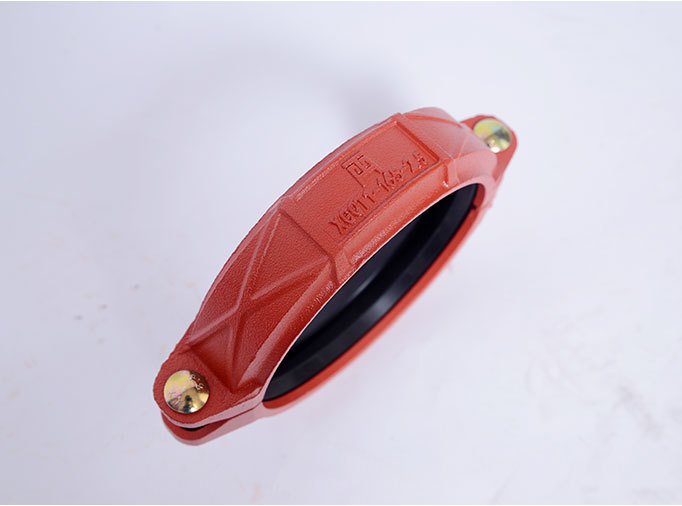

   溝槽管件是一種新型的鋼管連接管件。溝槽管件連接技術，又稱卡箍連接技術，已成為目前連接液體和氣體管道的第一種技術?，F有的溝槽管件夾具大多由兩塊弧形夾板和一個連接結構組成，夾具的弧形夾板結構固定，不能根據管徑進行調整，不同管徑之間不可能通用。因此，溝槽管件具有分體式結構，可以根據管徑進行調節，通用性更強。

　　一種溝槽管件夾具，包括多個分體塊和外圈，分體塊的內側為弧形，上下兩端設有凸起；分體塊的外側設有卡槽；外環為環形，其寬度尺寸對應于卡槽的尺寸；還設置有用于緊固的緊固結構；外環兩端設有卡接；兩個夾緊接頭的相對面上設有多個棘齒。兩個卡接頭上的棘齒方向相反；還設置有用于套在夾緊接頭上的夾緊環；夾緊環的內部尺寸對應于疊放在一起的兩個夾緊接頭的尺寸；分塊內的寬度與分塊外的寬度一致；分體塊內部設有密封墊?？ōh為分體式結構，卡環包括兩瓣，卡環之間設有連接兩瓣的螺栓。分塊上設有接線孔。墊圈是由橡膠材料制成的?？ú蹆蓚仍O有卡塊。緊固結構包括連接座和連接柱，連接座固定連接在外套圈的一端，連接座上設有方孔和圓孔；外套圈的另一端設置在方孔內，其側面設有螺紋；連接柱可轉動地卡在圓孔中；連接柱的上端連接有螺紋頭；螺紋頭與外套圈上的螺紋相互貼合；連接柱的另一端設有六角沉槽。

　　溝槽管件裝置結構簡單，使用方便，可以根據管徑進行相應的改變和調整，通用性更強；根據實際管徑選擇合適數量的對開式塊，安裝在待連接管體的外側，通過擰緊結構進行約束和鎖緊，通過外套筒環的不斷擰緊，將多個對開式塊鎖緊，完成管體夾緊；且分塊內側的寬度與分塊外側的寬度一致，因此在分塊外側位置存在剩余間隙。不影響管體上的夾緊效果。分體塊的內側設有墊圈。在外套筒環鎖緊拼合塊的過程中，墊片發生變形，將可能留下的縫隙填滿并堵住，具有很好的密封效果。分塊上有絲孔，利用繩索穿過絲孔，可以集中有序地放置大量待使用的分塊。
